Серия AFC Clamshell
Станки серии AFC являются прекрасным дополнением серии MS. Их основные отличия: наличие специальной дополнительной направляющей планшайбы, которая обеспечивает более высокую жесткость станка при обработке; наличие монтажных подкладок, которые могут быть соединены между собой, что позволяет использовать один комплект подкладок для всего диапазона обработки каждого станка; усовершенствованный модуль подачи режущего инструмента.
Позволяют выполнять следующие операции:
- резка труб;
- резка с формированием фаски;
- внешняя и внутренняя расточка труб;
- формирование фаски любого профиля;
- расточка фланцев.

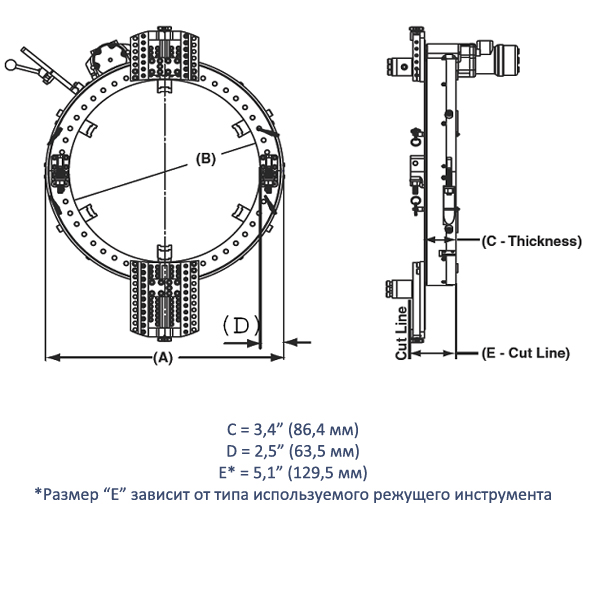

Характеристики
Модель |
Единица измерения |
Диапазон обработки |
A (наружный диаметр) |
B (внутренний диаметр) |
---|---|---|---|---|
AFC4 |
дюйм мм |
0,625 – 5,125 15,9 - 130,2 |
10,150 257,8 |
5,125 130,2 |
AFC6 |
дюйм мм |
1,625 – 7,125 41,3 – 181,0 |
12,150 308,6 |
7,125 181,0 |
AFC8 |
дюйм мм |
2,625 – 9,125 66,7 – 231,8 |
14,149 359,4 |
9,125 231,8 |
AFC10 |
дюйм мм |
4,625 – 11,125 117,5 – 282,6 |
16,150 410,2 |
11,125 282,6 |
AFC12 |
дюйм мм |
5,750 – 13,250 146,1 – 336,6 |
18,400 467,4 |
13,250 336,6 |
AFC14 |
дюйм мм |
7,000 – 14,500 177,8 – 368,3 |
19,650 499,1 |
14,500 368,3 |
AFC16 |
дюйм мм |
8,000 – 16,500 203,2 – 419,1 |
21,650 549,9 |
16,500 419,1 |
AFC18 |
дюйм мм |
10,000 – 18,500 254,0 – 469,9 |
23,650 600,7 |
18,500 469,9 |
AFC20 |
дюйм мм |
12,250 – 20,750 311,2 – 527,1 |
25,776 654,7 |
20,750 527,1 |
AFC21 |
дюйм мм |
12,750 – 21,750 323,9 – 552,5 |
26,750 679,5 |
21,750 552,5 |
AFC24 |
дюйм мм |
15,250 – 24,750 387,4 – 628,7 |
29,776 756,3 |
24,750 628,7 |
AFC26 |
дюйм мм |
17,250 – 26,750 438,2 – 679,5 |
31,776 807,1 |
26,750 679,5 |
AFC28 |
дюйм мм |
19,250 – 28,750 489,0 – 730,3 |
33,776 857,9 |
28,750 730,3 |
AFC30 |
дюйм мм |
21,250 – 30,750 539,8 – 781,1 |
35,776 908,7 |
30,750 781,1 |
AFC32 |
дюйм мм |
23,250 – 32,750 590,6 – 831,9 |
37,776 959,5 |
32,750 831,9 |
AFC36 |
дюйм мм |
27,500 – 37,000 698,5 – 939,8 |
42,026 1067,5 |
37,000 939,8 |
AFC39 |
дюйм мм |
30,500 - 40,000 774,7 – 1016,0 |
45,150 1146,8 |
40,000 1016,0 |
AFC42 |
дюйм мм |
33,500 – 43,000 850,9 – 1092,2 |
48,026 1219,9 |
43,000 1092,2 |
AFC48 |
дюйм мм |
39,750 – 49,250 1009,7 – 1251,0 |
54,276 1378,6 |
49,250 1251,0 |
