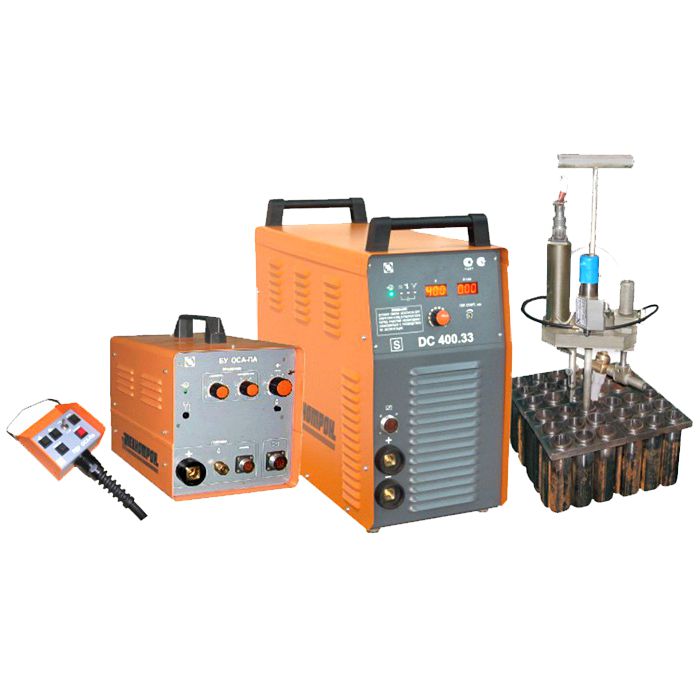

Установка ОСА-ПА

Установка ОСА-ПА предназначена для автоматической сварки труб в трубные доски проволокой сплошного сечения в среде активных и защитных газов. Традиционные установки для сварки трубных решеток, производят сварку вольфрамовым электродом в среде аргона (аргонодуговая сварка - TIG) с подачей присадочной проволоки. Это технология предполагает идеальную подготовку кромок и сборку детали, что не всегда достижимо или нерационально в реальных условиях производства.
Установка ОСА-ПА использует сварку плавящимся электродом (MIG/MAG) с диаметром проволоки 0,8-1,2 мм в CO2 или в смеси Ar+CО2. Это позволяет смягчить требования к сборке детали и получить высокую производительность сварки.

Цена: Предоставляется по запросу

Производитель: Технотрон

шт.

Описание

Установка ОСА-ПА имеет заводскую гарантию 2 года.

Технические характеристики

Диапазон диаметров ввариваемых труб, мм Скорость вращения сварочной горелки, об/мин Скорость подачи электродной проволоки, м/мин Диаметр электродной проволоки, мм Габаритные размеры, мм Масса, кг, не более
головки блока управления источника головки блока управления источника
20 - 80 0 - 5,7 0 - 12 0,8; 1,0; 1,2 545 х 182 х 229 280 х 197 х 278 610 х 280 х 535 8 5 44

Функциональные возможности

  • Сварка может производиться как с разделкой стыка, так и без его разделки.
  • Установка используется для вварки труб из низколегированных конструкционных сталей, легированных коррозионностойких сталей.
  • Высокая скорость сварки (в 4 раза выше, чем аргонодуговая сварка).
  • Невысокие требования к допускам при сборке заготовок.
  • Позволяет вести сварку в горизонтальной и вертикальной плоскостях.
  • Высокое качество сварочного шва.

Сварочная головка

  • Крепление сварочной головки за внутреннюю поверхность трубы осуществляется при помощи цангового зажима.
  • Переналадка на различные диаметры труб осуществляется сменными цангами.
  • Имеет катушку и механизм подачи сварочной проволоки.
  • Оснащена приводом вращения и механизмом позиционирования горелки относительно сварочного стыка.

Блок управления с пультом дистанционного управления предназначен для выставления режимов работы сварочной головки.

  • Плавная регулировка скорости вращения сварочной головки.
  • Плавная регулировка скорости подачи сварочной проволоки.
  • Плавная регулировка величины перекрытия сварочного шва.
  • Плавная регулировка времени гашения дуги.
  • Пульт дистанционного управления служит для управления процессом сварки.

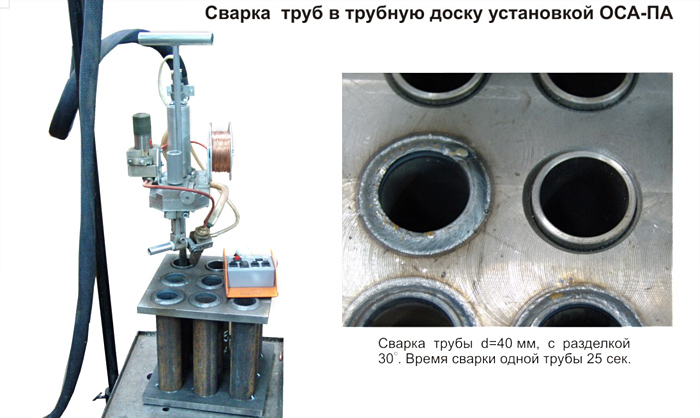

Сварка труб в трубную доску установкой ОСА-ПА

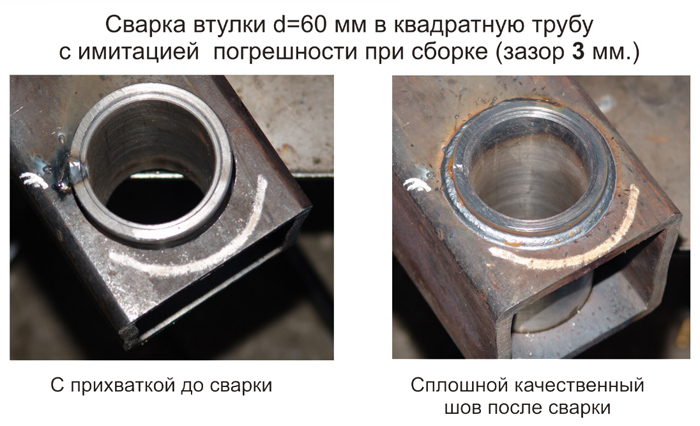

Сварка втулки в квадратную трубу

Комплекс может иметь различные исполнения, например, для приварки к трубам «сгонов» и «бобышек»

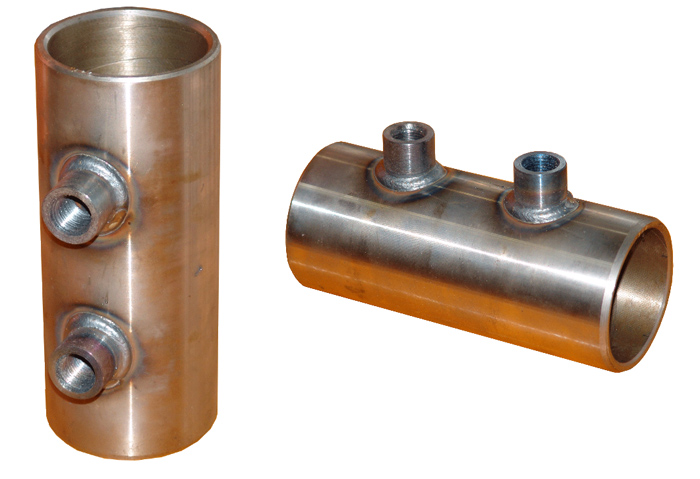

Приварка к трубам «сгонов» и «бобышек».

Применение
