Установка для автоматической сварки УАСТ-1

Установка для автоматической сварки неповоротных стыков трубопроводов диаметром минимальный – 325 мм, максимальный – не ограничен, а также прямолинейных швов во всех пространственных положениях. Применяется для сварки протяженных швов, например при сварке горизонтальных и вертикальных швов резервуаров, сварки корпусов судов и других металлоконструкций.

Цена: Предоставляется по запросу

Производитель: Технотрон

шт.

Описание

Технические характеристики

Диапазон диаметров свариваемых труб, мм Скорость движения сварочной головки ГАСТ-1, мм/сек Скорость подачи электродной проволоки, мм/сек Диаметр электродной проволоки, мм Амплитуда колебаний горелки, мм Скорость колебаний горелки, мм/сек Время «задержки на кромках», с Масса, кг, не более
головки блока управления источника ДС400.33 (ДС400.33УКП)
от 325 0,5 - 12 16 - 200 0,8 - 2,0 0 - 20 10 - 100 0 - 1,0 19 8 40

Преимущества

  • ВЫСОКАЯ СКОРОСТЬ СВАРКИ
    ≈ 40м/час.
  • СТАБИЛЬНОСТЬ АВТОМАТИЧЕСКОЙ СВАРКИ
    Стабильность и сниженные требования к квалификации персонала. Работник является в большей степени оператором, чем сварщиком.
  • ВЫСОКОЕ КАЧЕСТВО СВАРКИ
    Высокое качество сварки достигается за счет стабильности процесса, его непрерывности, а также применения специальных проволок.
  • ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ НАПЛАВКИ ≈ 3,6 КГ/ЧАС
    Производительность наплавки автоматической сварки в 2-3 раза выше, чем при ручной дуговой сварке.

Особенности

  • Установка предназначена для использования в заводских (цеховых) и трассовых условиях при температурах от -40 °С до +40 °С.
  • Cварка может производиться проволоками: сплошной (СВ08Г2С, L-56 и другой) и порошковой (Tubrod или другой) в CO2 или газовых смесях, самозащитной (Innershield и другой).
  • Установка используется для сварки труб диаметром от 325 мм и класса прочности до К65.

Применение в различных комбинациях

  • Сварка всех проходов сплошной проволокой СВ08Г2С в CO2. Применимо только металла толщиной до 10-12 мм.
  • Сварка корневого прохода сплошной проволокой СВ08Г2С в CO2. Сварка остальных проходов порошковой проволокой типа Tubrod или другой в смеси Ar/CO2.
  • Сварка корневого прохода сплошной проволокой СВ08Г2С в CO2. Сварка остальных проходов самозащитной проволокой типа Innershield или другой.
  • Сварка корневого прохода покрытым электродом. Сварка остальных проходов самозащитной проволокой типа Innershield или другой.
  • Сварка корневого прохода штучным электродом. Сварка остальных проходов порошковой проволокой типа Tubrod или другой в смеси Ar/CO2.

Состав установки

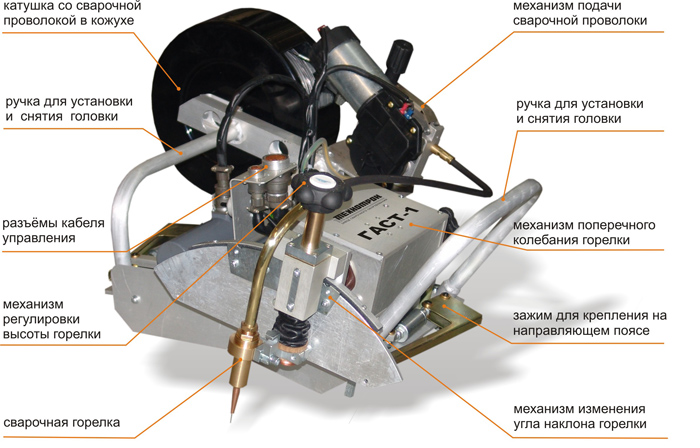

Сварочная головка ГАСТ-1

Cостоит из следующих узлов:

  • катушки со сварочной проволокой в кожухе;
  • ручек для установки и снятия головки;
  • разъемов для кабеля управления;
  • механизма регулировки высоты горелки;
  • сварочной горелки (4 вида для разных типов проволоки);
  • механизма подачи сварочной проволоки;
  • механизма поперечного колебания горелки с возможностью
    выставления колебаний по линии горизонта при сварке
    трубопроводов на уклонах до 300;
  • 2-х зажимов для крепления на направляющем поясе;
  • механизма изменения угла наклона горелки;
  • есть тумблер для теста газа и подачи проволоки.
сварочная головка ГАСТ-1
Блок управления УАСТ

Служит для управления:

  • питанием сварочной головки;
  • приводами перемещения и колебаний головки;
  • подачей сварочной проволоки;
  • газовым клапаном;
  • есть соответствующие разъемы, том числе и для управления с дистанционного пульта.
блок управления УАСТ
Пульт ДУ УАСТ

Предназначен для управления:

  • перемещением сварочной головки;
  • механизмом подачи проволоки;
  • механизмом колебания горелки;
  • величиной сварочного напряжения;
  • есть защитное стекло для контроля процесса сварки.
пульт дистанционного управления УАСТ
Источник ДС 400.33УКП
  • Предназначен для автоматической и механизированной сварки с управляемым
    каплепереносом. Обеспечивает сварку корневого прохода с гарантированным
    обратным валиком (режим УКП), а также заполняющих и облицовочного прохода во всех
    пространственных положениях проволоками сплошного сечения, порошковыми
    газозащитными и самозащитными проволоками типа Innershield.
источник инверторный – ДС 400.33УКП
Направляющие пояса
  • Предназначены для установки и перемещения головки вокруг трубы. Для каждого диаметра трубы
    необходим соответствующий пояс. Пояс устанавливается на изоляцию или тело трубы. Простая и удобная
    установка и фиксация пояса на трубе. Долговечная конструкция из нержавеющей стали.
направляющий пояс
Магнитный пояс
  • Предназначен для сварки протяженных швов, например при сварке горизонтальных и вертикальных
    швов резервуаров, сварки корпусов судов и других металлоконструкций.
магнитный пояс
Заземляющий пояс
  • Предназначен ля обеспечения надёжного контакта с трубой. Быстрая и простая установка на трубе.
    Выполнен из гибкого в резиновой изоляции троса.
заземляющий пояс

Схема установки

схема гаст-1

Схема организации сварочных работ на установке УАСТ-1 при строительстве трубопроводов

схема организации сварочных работ
