Установка для автоматической сварки УАСТ-1 «Альфа»

Установка для автоматической сварки неповоротных стыков трубопроводов диаметром: минимальный – 219 мм, максимальный – не ограничен, а также прямолинейных швов во всех пространственных положениях.

Цена: Предоставляется по запросу

Производитель: Технотрон

шт.

Описание

Преимущества

  • КОМПАКТНОСТЬ
    Масса 9кг. Позволяет производить установку направляющего пояса на тело трубы, а не на изоляцию.
  • УНИВЕРСАЛЬНОСТЬ.
    Однотипные головки применяются для сварки «правой» и «левой» сторон трубы. Возможно использование горелок с жидкостным и газовым охлаждением.
  • ВОЗМОЖНОСТЬ СВАРКИ ВСЕХ СЛОЕВ ШВА
    Сварка всех слоев шва, в т.ч. корневого в автоматическом режиме.
  • ВЫСОКОЕ КАЧЕСТВО, СКОРОСТЬ И СТАБИЛЬНОСТЬ АВТОМАТИЧЕСКОЙ СВАРКИ
    Сниженные требования к квалификации персонала. Работник является в большей степени оператором, чем сварщиком. Высокое качество сварки достигается за счет стабильности процесса, его непрерывности, а также применения специальных проволок.
  • ПОЛНАЯ АВТОМАТИЗАЦИЯ ПРОЦЕССА СВАРКИ
    За счет автоматического привода колебаний горелки, привода вертикального положения горелки и программирования режимов сварки по стыку.
  • ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ НАПЛАВКИ ≈ 3,6 КГ/ЧАС
    Производительность наплавки автоматической сварки в 2-3 раза выше, чем при ручной дуговой сварке.
  • РЕГИСТРАЦИЯ ПАРАМЕТРОВ СВАРОЧНОГО ПРОЦЕССА
    Сохранение, распечатка и перенос данных на USB-носитель.

Особенности

  • Установка предназначена для использования в цеховых и трассовых условиях при температурах от -40 °С до +40 °С для сварки труб диаметром от 219 мм.
  • Сварка может производиться проволоками: сплошной (СВ08Г2С, L-56 и другой) и порошковой (Tubrod или другой) в CO2 или газовых смесях.
  • Установка используется для сварки труб диаметром от 325 мм и класса прочности до К65.

Применение в различных комбинациях

  • Cварка всех проходов сплошной проволокой в CO2 или смеси.
  • Cварка корневого прохода сплошной проволокой в CO2 или смеси.
  • Cварка остальных проходов порошковой проволокой типа Tubrod или другой в смеси Ar/CO2.

Состав установки

Сварочная головка ГАСТ-1 «Альфа»

Включает:

  • привод перемещения головки по направляющему поясу;
  • привод поперечных колебаний горелки;
  • привод вертикального перемещения горелки;
  • сварочную горелку с жидкостным или газовым охлаждением;
  • механизм подачи сварочной проволоки;
  • зажим крепления головки на направляющем поясе;
  • механизм изменения угла наклона горелки.
сварочная головка ГАСТ-1 «Альфа»
Блок управления с блоком подачи проволоки УАСТ Альфа

Служит для:

  • управления приводами сварочной головки;
  • управления подачей сварочной проволоки;
  • газовым клапаном;
  • ввода и корректировки сварочных программ;
  • вывода информации о сварке на дисплей;
  • подачи сварочной проволоки через тракт сварочной горелки.
блок подающего механизма ПМ УАСТ-1 «Альфа»/блок управления БУ УАСТ«Альфа»
Пульт ДУ УАСТ

Предназначен для управления:

  • перемещением сварочной головки;
  • механизмом подачи проволоки;
  • механизмом колебания горелки;
  • величиной сварочного напряжения.
пульт дистанционного управления УАСТ«Альфа»
Источник ДС 400.33УКП
  • Предназначен для автоматической и механизированной сварки с управляемым
    каплепереносом. Обеспечивает сварку корневого прохода с гарантированным
    обратным валиком (режим УКП), а также заполняющих и облицовочного прохода
    во всех пространственных положениях проволоками сплошного сечения, порошковыми
    газозащитными и самозащитными проволоками типа Innershield.
источник инверторный – ДС 400.33УКП
Направляющие пояса
  • Предназначены для установки и перемещения головки вокруг трубы. Для каждого
    диаметра трубы необходим соответствующий пояс. Пояс устанавливается на изоляцию
    или тело трубы. Простая и удобная установка и фиксация пояса на трубе. Долговечная
    конструкция из нержавеющей стали.
направляющий пояс

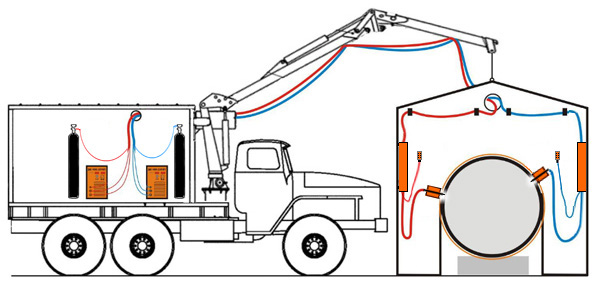

Схема организации сварочных работ

схема организации сварочных работ
