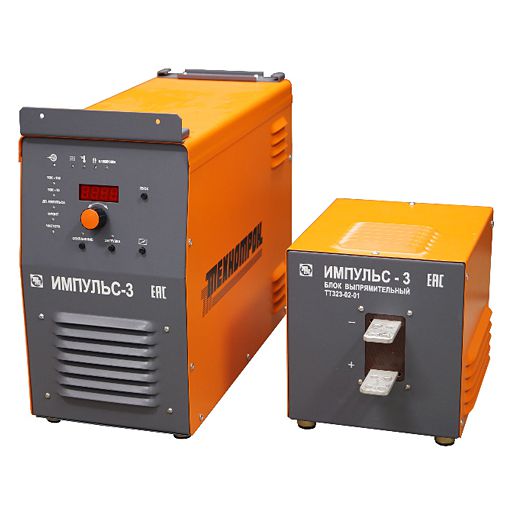

Источник сварочного тока «Импульс-3»

Источник тока контактной сварки инверторного типа «ИМПУЛЬС-3» предназначен для контактной точечной сварки деталей малых толщин (до 1,2 мм). Поставляется с блоком выпрямительным ТТ-323 (с воздушным или жидкостным охлаждением). Источник может быть использован для работы в составе точечных или шовных установок контактной сварки, а также с ручным инструментом.

Источник «ИМПУЛЬС-3» имеет заводскую гарантию 2 года и поставляется с выпрямительным блоком.

Цена: Предоставляется по запросу

Производитель: Технотрон

шт.

Описание

Технические характеристики Источник Выпрямительный
блок
Напряжение питания, В 380
Вид сварочного тока постоянный
Амплитуда сварочного тока (регулируемая), А 300 - 7500
Длительность сварочного импульса, регулируемая, мс 1 - 20
Длительность фронта импульса тока, регулируемая, мс (дискретность 1 мс) 1 - 5
Максимальная производительность, сварок/с 10
Точность поддержания установленного значения сварочного тока при изменении сопротивления нагрузки в 2 раза ± 10 %
Точность поддержания установленного значения сварочного тока при колебаниях напряжения сети плюс 10 %, минус 15 % ± 2 %
Количество записываемых в память режимов 10
Габаритные размеры, мм 545 х 232 х 425 345 х 246 х 296
Масса, кг 22 13
Максимальная потребляемая мощность в режиме шовной сварки, кВт 2

Максимальная толщина свариваемых материалов:

  • малоуглеродистая сталь – до 1,0 мм;
  • нержавеющая сталь – до 1,2 мм;
  • латунь, бронза – до 0,4 мм.

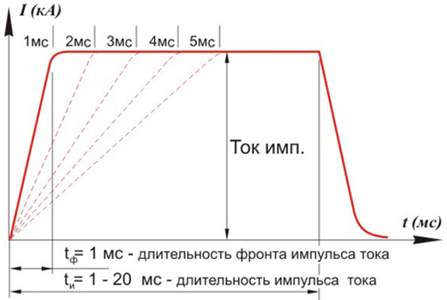

График регулируемого наклона фронта импульса

График регулируемого наклона фронта импульса.

Регулирование наклона фронта импульса необходимо для того, чтобы убрать возможные выплески металла из сварочной зоны. При сварке деталей из токопроводящих металлов и сплавов (медных, серебряных и т.д.) применяется более крутой фронт импульса, а при сварке малоуглеродистых и нержавеющих сталей применяется более пологий фронт импульса – с целью устранения выплесков из контактной зоны и более эффективного управления тепловложения в зону образования сварочного ядра.

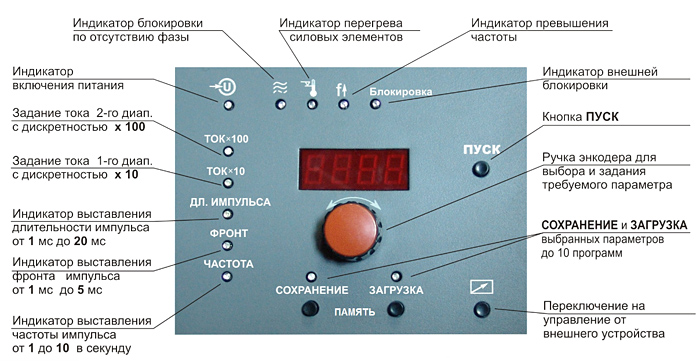

Панель управления источника «Импульс-3»

Панель управления источника «Импульс-3»
