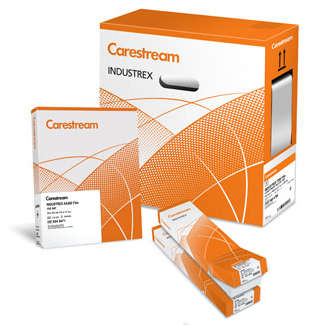

Пленка INDUSTREX DR50
Пленка INDUSTREX DR50 специально разработана для мульти-фильм технологии рентгеноскопии в сложных условиях. При облучении как высокоэнергетическими рентгеновскими лучами, так и гамма-лучами, DR50 неизменно обеспечивает высокую контрастность, очень мелкую зернистость и высокую чувствительность для удовлетворения ваших требований к испытаниям. Эта пленка изготовлена с использованием запатентованной эмульсии T-GRAIN от Carestream Health, что дает превосходные результаты при облучении рентгеновскими лучами с применением свинцовых экранов или без них.
DR50 — это чрезвычайно прочная пленка низкой чувствительности с очень мелкой зернистостью. Она выдерживает высокие температуры и влажность, устойчива при обработке и хранении. Эта пленка относится к специальному классу по стандарту ASTM E 1815 и классу I по стандарту EN 584-1.
Идеально подходит для дефектоскопии деталей самолетов, сборных узлов, электрических компонентов, отливок, композитов (армированных волокном); в криминалистике; при инспекции боеприпасов, обезвреживании взрывных устройств; в атомной промышленности;для проверки герметичности сварочных швов.
Способы обработки
Пленку DR50 можно обрабатывать вручную или в проявочных машинах с использованием соответствующих циклов обработки.
Примечание: Соблюдайте требования по безопасности, указанные на этикетке продукта и в паспорте безопасности. Проявляйте в кювете, используя проявочные кассеты и свежие растворы.
Формы упаковки
Для листовой пленки
- типа NIF (DR50-1)
Хранение
- Неэкспонированную пленку нужно хранить при температуре 10 – 21 °С и относительной влажности воздуха 30 – 50%. Необходимо обеспечить надлежащую защиту пленки от рентгеновских и гамма-лучей и иного проникающего излучения.
- Экспонированную пленку следует хранить в прохладном месте, надлежащим образом защищенном от проникающего излучения. После экспонирования пленку необходимо как можно скорее проявить.
- Обработанную пленку нужно хранить при температуре 15 – 27 °С и относительной влажности воздуха 30 – 50 %.
Характеристики
Толщина
| Основа/подложка | 0,18 мм (7,0 мил) |
|---|---|
| Эмульсия | 25 мкм (1,00 мил) – 12,5 мкм с каждой стороны |
| Покрытие | 10 мкм (0,40 мил) – 5 мкм с каждой стороны |
| Общая толщина | 0,22 мм (8,4 мил) |
Относительная экспозиция
Условия экспонирования: медный фильтр 8 мм, слой половинного ослабления — медь 3,5 мм (220 кВ),свинцовые экраны.
| Пленки INDUSTREX | Проявочный аппарат и химикаты INDUSTREX (цикл — 8 минут при 26 °С) |
|---|---|
| DR50* | 1,0 |
| AA400 | 0,16 |
| M100 | 0,6 |
| MX125 | 0,4 |
| T200 | 0,3 |
| HS800 | 0,07 |
* Пленке DR50 при цикле 8 мин при 26 °С присвоено значение относительной экспозиции равное 1.
Относительная экспозиция для различных уровней энергии
Пленке DR50 при цикле 8 мин при 26 °С присваивается относительная экспозиция, равная 1.
| Пленка INDUSTREX | ISO 120kB* | EN 220kB** | Иридий*** | Кобальт**** |
|---|---|---|---|---|
| DR50* | 1,0 | 1,0 | 1,0 | 1,0 |
| AA400 | 0,15 | 0,16 | 0,1 | 0,1 |
| M100 | 0,45 | 0,6 | 0,5 | 0,5 |
| MX125 | 0,35 | 0,4 | 0,3 | 0,3 |
| T200 | 0,2 | 0,16 | 0,1 | 0,1 |
| HS800 | - | 0,07 | - | - |
* В соответствии со стандартом ISO 7004. Без свинцовых экранов.
** В соответствии со стандартом ISO 7004. Свинцовые экраны EN 584-1.
*** Медный фильтр 8 мм. Cвинцовые экраны 100/200 мкм.
**** Свинцовые экраны 100/200 мкм.
Автоматическая обработка пленки
Сенситометрические характеристики пленки
| Цикл проявочного аппарата | Основа + вуаль | Контраст* |
|---|---|---|
| M43IC, 8 минут при 26 °C | 0,19 | 5,4 |
| M43IC, 5 минут при 30 °C | 0,20 | 5,55 |
| M35, 10,5 минут при 30 °C | 0,20 | 6,0 |
* Определение контраста произведено между плотностями над вуалью 1,5 и 3,5D
Характеристические кривые (автоматическая обработка)
Экспонирование — рентгеновское излучение 200/220 кВ со свинцовыми экранами.
Обработка — автоматическая (проявочная машина INDUSTREX, химикаты INDUSTREX).
Денситометрия — визуальная диффузия.
Ручная обработка пленки
Сенситометрические характеристики пленки
| Условия проявки | Основа + вуаль | Контраст** |
|---|---|---|
| 5 минут при 20 °C | 0,25 | 5,1 |
| 3 минуты при 24 °C | 0,20 | 5,0 |
** Определение контраста произведено между плотностями над вуалью 1,5 и 3,5D
Характеристические кривые (ручная обработка)
Экспонирование — рентгеновское излучение 200/220 кВ со свинцовыми экранами
Обработка — ручная (проявитель INDUSTREX Single Part Developer Replenisher)
