Серия MS Clamshell
Серия станков MS является отличным решением в тех случаях, когда требуется сочетание мощности и компактности. Эти станки более легкие, чем станки серии HD и более мощные, чем NB. Они представляют собой компактный, мощный и надежный инструмент для работы с трубами из любых сплавов, толщиной стенки до 100 мм и с диаметром от 4,125” (104,8) до 50” (1276,4 мм).
Обладают непревзойденным сочетанием мощности и возможности управления процессом обработки. Новый механизм крепления конструкции и механизм крепления привода позволяют ускорить процесс сборки, повысить качество и увеличить жесткость конструкции в целом. Монтажные элементы станков MS взаимозаменяемы со станками серии NB, а резцедержатели, установленные на MS совместимы как со станками NB, так и HD серий.

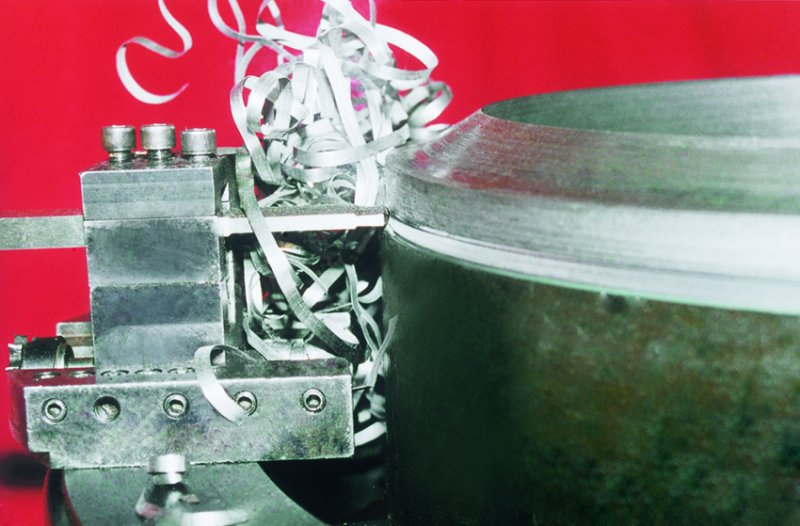

Станки MS обеспечивают высокое качество обработки кромок труб и обладают повышенной износоустойчивостью. Оптимальное сочетание мощности и массогабаритных характеристик делают станки серии MS одними из лучших инструментов для обработки кромок труб и фланцев.
Станки серии MS позволяют выполнять следующие операции:
- резка труб;
- резка с формированием фаски;
- внешняя и внутренняя расточка труб;
- формирование фаски любого профиля;
- проточка фланцев.
Характеристики
| Модель | Единица измерения | Диаметр трубы | Наружный диаметр | Внутренний диаметр |
|---|---|---|---|---|
MS12 |
дюйм мм |
4,125 – 13 104,8 – 330,2 |
19,312 490,5 |
13,25 336,6 |
MS16 |
дюйм мм |
7,375 – 16,25 187,3 – 412,8 |
22,562 573,1 |
16,5 419,1 |
MS18 |
дюйм мм |
9,375 – 18,25 238,1 – 463,6 |
24,562 623,9 |
18,5 469,9 |
MS20 |
дюйм мм |
11,375 – 20,25 288,9 – 514,4 |
26,562 674,7 |
20,5 520,7 |
MS24 |
дюйм мм |
15,375 – 24,25 390,5 – 616,0 |
30,562 776,3 |
24,5 622,3 |
MS28 |
дюйм мм |
19,375 – 28,25 492,1 – 717,6 |
34,562 877,9 |
28,5 723,9 |
MS30 |
дюйм мм |
21,375 – 30,25 542,9 – 768,4 |
36,562 928,7 |
30,5 774,7 |
MS32 |
дюйм мм |
23,375 – 32,25 593,7 – 819,2 |
38,562 979,5 |
32,5 825,5 |
MS36 |
дюйм мм |
27,375 – 36,25 695,3 – 920,8 |
42,562 1081,1 |
36,5 927,1 |
MS36,5 |
дюйм мм |
27,875 – 36,75 780,0 – 933,5 |
43,062 1093,8 |
37 939,8 |
MS42 |
дюйм мм |
33,375 – 42,25 847,7 – 1073,2 |
48,562 1233,5 |
42,5 1079,5 |
MS48 |
дюйм мм |
39,375 – 48,25 1000,1 – 1225,6 |
54,562 1385,9 |
48,5 1231,9 |
MS50 |
дюйм мм |
41,375 – 50,25 1050,9 – 1276,4 |
56,562 1436,7 |
50,5 1282,7 |
