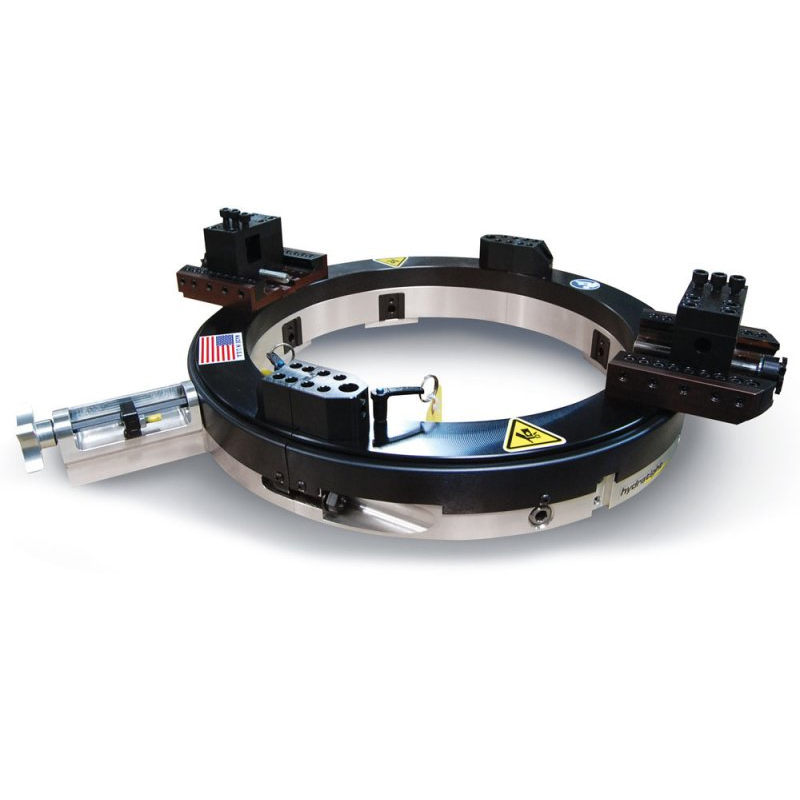

Серия NB Clamshell
Конструкция станков NB является легковесной и очень компактной, разработанной для использования в труднодоступных местах. Эти станки имеют минимальные габариты, что позволяет использовать их в ограниченном рабочем пространстве. Серия станков NB позволяет обрабатывать трубы диаметром от 1,9” до 36” (48,3 – 914,4 мм) с любой толщиной стенки при минимальных затратах времени и усилий.

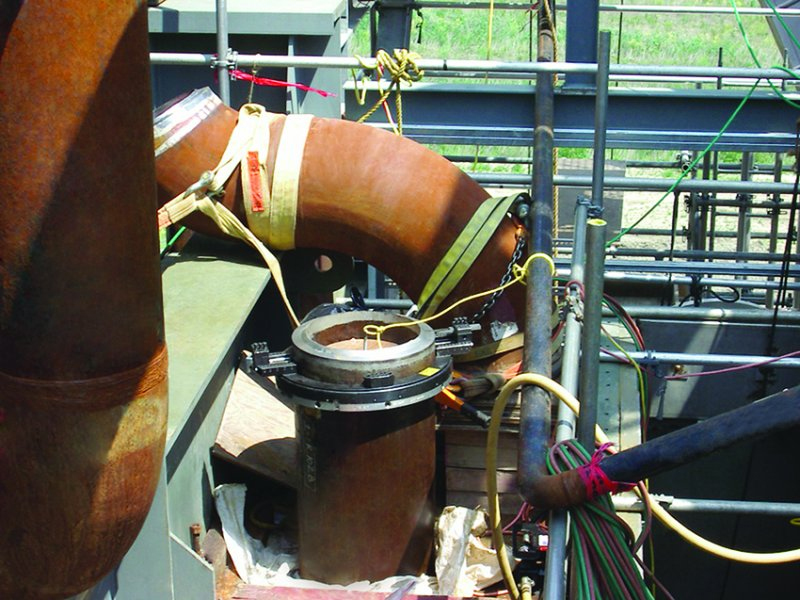

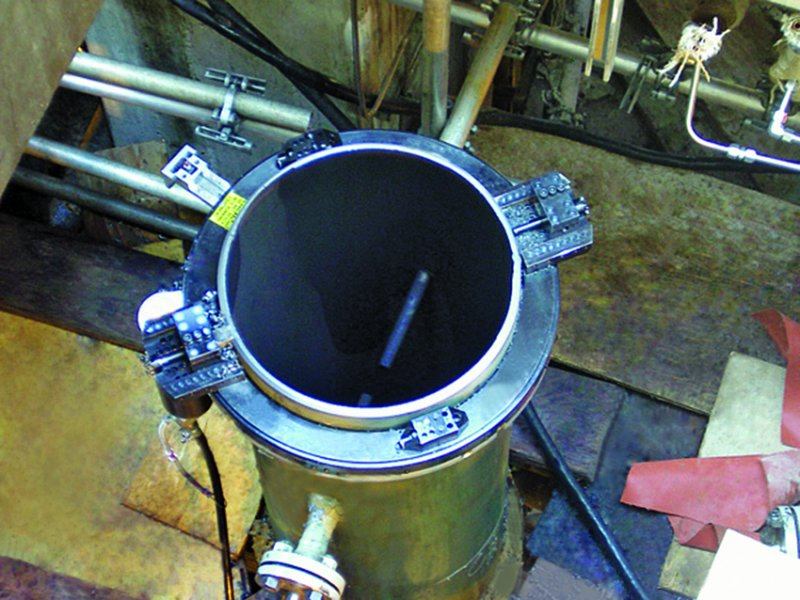

Они также могут применяться для обработки фланцев. Благодаря небольшому весу и малым габаритам станки NB Clamshell являются эффективным инструментом для работы в стесненных условиях, например, на объектах атомной энергетики при проведении подводных работ и решения других нестандартных задач.
Станки серии NB позволяют выполнять следующие операции:
- резка труб;
- резка с формированием фаски;
- формирование фаски любого профиля;
- проточка фланцев
Характеристики

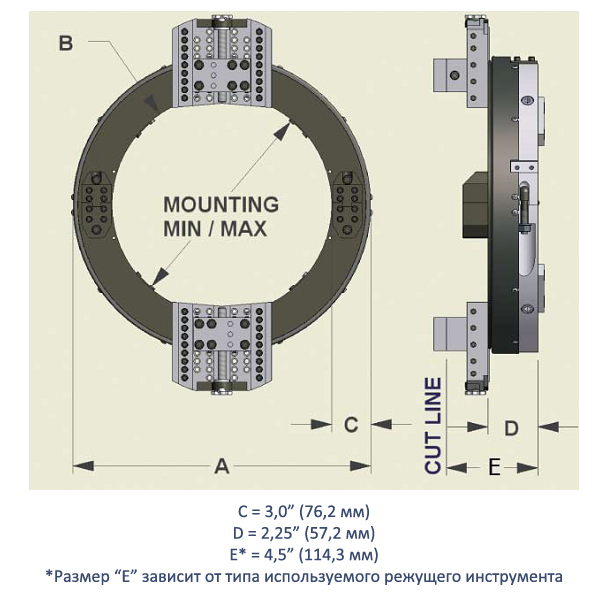

| Модель | Единица измерения | Диапазон обработки | A | B |
|---|---|---|---|---|
NB4 |
дюйм мм |
1,900 – 4,5 48,3 – 114,3 |
9,25 235,0 |
4,75 120,7 |
NB6 |
дюйм мм |
2,375 – 6,625 60,3 – 168,3 |
11,375 288,9 |
6,875 174,6 |
NB8 |
дюйм мм |
3,5 – 8,625 88,9 – 219,1 |
13,375 339,7 |
8,875 225,4 |
NB10 |
дюйм мм |
4,500 – 10,75 114,3 – 273,1 |
15,75 400,1 |
11,25 285,8 |
NB12 |
дюйм мм |
6,625 – 12,80 168,3 – 325,1 |
17,75 450,9 |
13,25 336,6 |
NB14 |
дюйм мм |
8,625 – 14 219,1 – 355,6 |
19 482,6 |
14,5 368,3 |
NB16 |
дюйм мм |
10,625 – 16 269,9 – 406,4 |
21 533,4 |
16,5 419,1 |
NB18 |
дюйм мм |
12,750 – 18 323,9 – 457,2 |
23 584,2 |
18,5 469,9 |
NB20 |
дюйм мм |
14 – 20 355,6 - 508 |
25 635,0 |
20,5 520,7 |
NB24 |
дюйм мм |
18 – 24 457,2 – 609,6 |
29 736,6 |
24,5 622,3 |
NB26 |
дюйм мм |
20 – 26 508,0 – 660,4 |
31 787,4 |
26,5 673,1 |
NB28 |
дюйм мм |
22 – 28 558,8 – 711,2 |
33 838,2 |
28,5 723,9 |
NB30 |
дюйм мм |
24 – 30 609,6 - 762 |
35 889,0 |
30,5 774,7 |
NB32 |
дюйм мм |
26 – 32 660,4 – 812,8 |
37 939,8 |
32,5 825,5 |
NB36 |
дюйм мм |
30 – 36 762,0 – 914,4 |
41 1041,4 |
36,5 927,1 |
