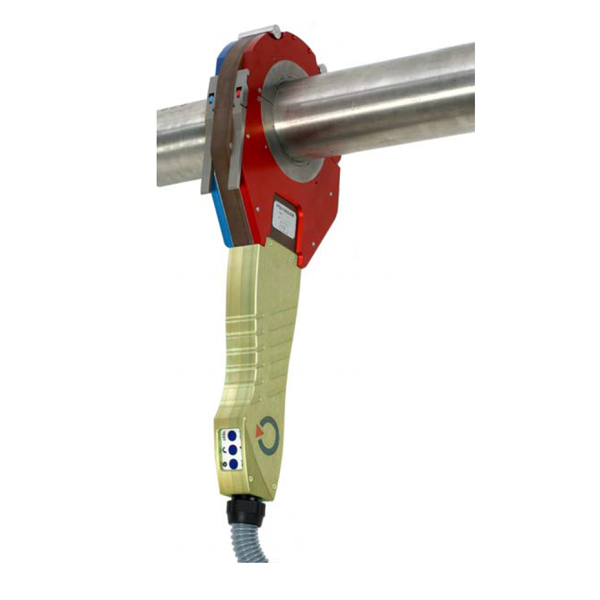

Сварочная головка закрытого типа MW
Запросить цену
Цена: предоставляется по запросу.
Производитель: Polysoude
ВИГ- сварка соединений «труба – труба». Совместимы со всеми источниками сварочного тока «ПОЛИСУД». Продолжительный срок службы благодаря жаростойким материалам и замкнутому контуру водяного охлаждения.
- Орбитальная ВИГ-сварка труб, фитингов и присоединительных элементов с внешним диаметром от 6 мм/ 0,25" до 170 мм/ 6,35".
- Особенно подходит для сварки труб из аустенитных, высоколегированных сталей и титана.
- Сварочная головка фиксируется по обеим сторонам сварного шва и формирует закрытую камеру для защитного газа и сварочной дуги.
- Во время сварки сварочная головка остается неподвижной, держатель электрода в виде зубчатого венца и вольфрамовый электрод вращаются вокруг трубы.
Отличительные характеристики:
- Совместимы со всеми источниками сварочного тока «ПОЛИСУД».
- Продолжительный срок службы благодаря жаростойким материалам и замкнутому контуру водяного охлаждения.
- Небольшие габаритные размеры сварочной головки для применения в стесненных в радиальном и осевом направлении условиях.
- Встроенные в рукоятку кнопки управления.
- Подпружинивающие сменные зажимные вкладыши TCI™ из титана для компенсации изменения диаметра трубы в пределах допуска и выполнения требований к «чистоте» сварки.
- Замкнутый контур автоматического регулирования для обеспечения точности скорости сварки в постоянном или импульсном режиме.
- Датчик импульсов для управления сварочным циклом в соответствии с действительной позицией горелки в градусах угла.
- Держатель электрода (зубчатый венец) самостоятельно возвращается после выполнения сварки в исходную позицию или в положение раскрытия (для снятия головки).
Опции и принадлежности
- Зажимные вкладыши TCI™ из титана для всех диаметров метрических или дюймовых труб.

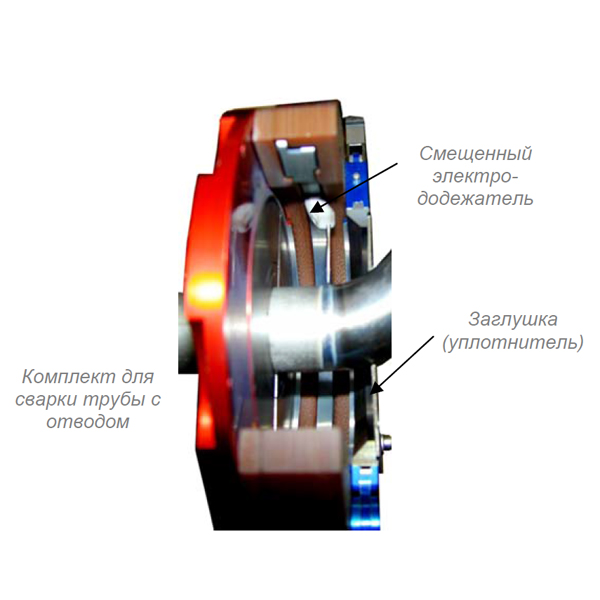

- Комплект для сварки «труба-отвод», включающий смещенный держатель электрода, зажимные вкладыши и защитные уплотнители. Комплект также подходит для сварки фитингов и присоединительных элементов с небольшим прямолинейным участком.
- Удлинитель пакета шлангов 15 м.
- Комплект для постановки прихваток вручную с водоохлаждаемой ВИГ- горелкой.
- Адаптер для подключения второй сварочной головки.
- Компактный чемодан для упаковки, транспортировки и хранения.
- Шлифованные вольфрамовые электроды.
- Инструмент и быстроизнашивающиеся детали.
Характеристики
| Typ | Внешний диаметр трубы мм/ дюймы |
Габаритные размеры в мм | |||||
|---|---|---|---|---|---|---|---|
| от - до | A | B | C | D | E | ||
| MW 40 | 6 - 40 мм | 1/4” - 1 1/2” | 100 | 430 | 38 | 19 | 50 |
| MW 65 | 12 - 65 мм | 1/2” - 2 1/2” | 126 | 458 | 38 | 19 | 63 |
| MW 115 | 25 - 115 мм | 1” - 4 1/2” | 200 | 547 | 46 | 23 | 100 |
| MW 170 | 80 - 170 мм | 3 1/8” - 6 5/8” | 290 | 580 | 63 | 31,5 | 145 |
| Typ | Смещение электр. 1 – 5 мм |
Смещение электр. 2 – 11 мм |
Смещение электр. 3 – 8,4 мм |
|---|---|---|---|
| Макс. внешний диаметр трубы | |||
| MW 40 | 33,7 | 19,05 | |
| MW 65 | 60,3 | 42,4 | |
| MW 115 | 114,3 | 101,6 | |
| MW 170 | 168,3 | ||
