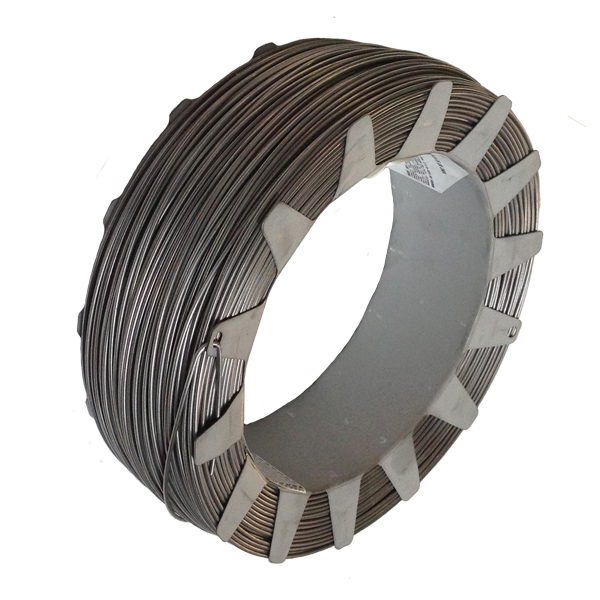

Самозащитная порошковая проволока Hobart Brothers Fabshield X80
Запросить цену
Цена: предоставляется по запросу.
Производитель: Hobart brothers
Fabshield X80 – самозащитная порошковая проволока для широкого спектра применений, в том числе сварки трубопроводов. Особенно рекомендуется для случаев, требующих высокой прочности на разрыв и значительной ударной вязкости (по Шарпи) при низких температурах.
Fabshield X80 обеспечивает отличное формирование валика независимо от того, выполняется угловое и нахлесточное соединение или сварка с разделкой кромок. Проволока очень удобна в работе благодаря быстрому застыванию шлака, который практически самоотделяется. Fabshield Х80 обеспечивает сварку во всех пространственных положениях.
Основные особенности
- При использовании Fabshield X80 шлак (самоотделяющийся) быстро затвердевает. Это существенно сокращает время, затрачиваемое на обработку сварных швов.
- Высокая ударная вязкость при низких температурах, швы остаются пластичными.
- При работе с Fabshield X80 не требуется защитный газ, что очень удобно при сварке на открытых пространствах.
- Отличные механические свойства сварных швов обеспечивают их высокое качество.
- Fabshield X80 аттестована НАКС для сварки сталей класса прочности до К60, включена в нормативную базу ОАО «Газпром» (СТО 2-2.2-115-2007, СТО 2-2.2-136-2007).
Характеристики
Химический состав наплавленного металла, %
| С | Mn | Si | P | S | Ni | Al |
|---|---|---|---|---|---|---|
| 0,04 | 1,37 | 0,02 | 0,011 | 0,001 | 2,38 | 0,83 |
Механические свойства наплавленного металла
| Прочность на разрыв, МПа | Предел текучести, МПа | Удлинение, % | Ударная вязкость по Шарпи, Дж | |
|---|---|---|---|---|
| -29 °С | -40 °С | |||
| 649 | 578 | 25 | 138 | 134 |
Сварка пластин по стандартам AWS
| Свариваемый металл | А203Gr.E |
|---|---|
| Зазор | ½” |
| Сварочный ток | 250 А (DCEN) |
| Сварочное напряжение | 21В |
| Предварительный подогрев | 300 °F |
| Вылет | 1” |
| Кол-во проходов/слоев | 14/6 (4 слоя по 2 прохода, 2 слоя – по 3 прохода) |
Сварочные режимы
| Диаметр, мм | Положение сварки | Сварочный ток, А | Сварочное напряжение, В | Скорость подачи проволоки, cм/мин | Производительность наплавки, кг/час | Вылет ±6,4мм |
|---|---|---|---|---|---|---|
| 2,0 | нижнее | 200 | 18 | 183 | 1,4 | 25,4 |
| 2,0 | нижнее | 250 | 20 | 254 | 2,2 | 25,4 |
| 2,0 | потолочное | 180 | 18 | 157 | 1,3 | 25,4 |
| 2,0 | вертикальное | 225 | 19 | 218 | 1,8 | 25,4 |
Полуавтоматическая сварка труб – режимы, характеристики шва
| Положение сварки | 5G вертикальное сверху-вниз |
|---|---|
| Предварительный подогрев | 100 °С |
| Свариваемое изделие | труба из стали класса прочности К60 диаметром 914 мм, толщина стенок 16,8 мм |
| Параметры | Корневой шов | Горячий проход | Заполняющий проход | Облицовочный проход |
|---|---|---|---|---|
| Процесс | ручная дуговая сварка покрытым электродом | дуговая сварка самозащитной проволокой | ||
| Диаметр электрода/проволоки, мм | 4,0 | 4,0 | 2,0 | 2,0 |
| AWS класс | Е8010-Р1 | Е8010-Р1 | Е81Т8-Ni2 J | Е81Т8-Ni2 J |
| Сварочный ток, А | 80-90 | 170-180 | 230-250 | 200-220 |
| Сварочное напряжение, В | 30 | 25-28 | 18,5-19,5 | 19 |
| Скорость сварки, мм/мин | 106,7 | 246,4 | 229,0 | 216,0 |
| Скорость подачи проволоки, м/мин | - | - | 2,16 | 2,03 |
| Вылет проволоки, мм | - | - | 25,44 ± 6,4 | 25,44 ± 6,4 |
| Угол наклона горелки | - | - | 5° | 5° |
| Погонная энергия, кДж/мм | 1,4 | 1,1 | 1,2 | 1,1 |
