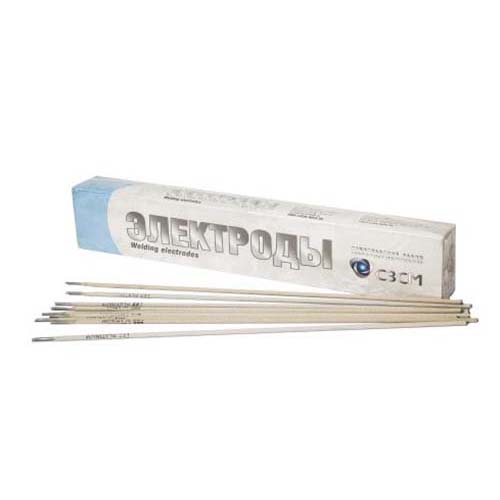

Электроды ЦУ-2ХМ
Электроды для сварки теплоустойчивых и легированных сталей ЦУ-2ХМ Тип Э-09Х1М
Возможно вам понадобятся:
Основное назначение:
Для сварки деталей и сборочных единиц котлов и паропроводов из стали марок 15 ХМ, 20ХМ, 20ХМЛ, работающих при температурах до 520°С. Сварка во всех пространственных положениях, кроме вертикального сверху вниз, постоянным током обратной полярности.
Классификация
- Тип Э-09Х1М
- ГОСТ 9466-75
- ГОСТ 9467-75
- ОСТ 24.948.01-90
ТУ 1272-001-50133500-2009
Положение сварки
Характеристики плавления электродов
- Коэффициент наплавки, г/Ач - 9,0
- Расход электродов на 1 кг наплавленного металла, кг - 1,5
Технологические особенности сварки
Сварку производят на короткой длине дуги по очищенным кромкам. Прокалка перед сваркой: 370±10 °С, 1 час.
Характеристики
Механические свойства металла шва и наплавленного металла
Временное сопротивление разрыву, МПа | Относительное удлинение, % | Температура испытаний, °С | Тип образца | Ударная вязкость, Дж/см2 |
---|---|---|---|---|
не менее | ||||
470 | 18 | 20 |
KCU |
88 |
Химический состав наплавленного металла
C | Mn | Si | Cr | Mo | S | P |
---|---|---|---|---|---|---|
не более | ||||||
0,06-0,12 | 0,5-0,9 | 0,15-0,4 | 0,80-1,2 | 0,4-0,7 | 0,025 | 0,035 |
Рекомендации по сварке (сила тока А):
Диаметр, мм | Положение шва | ||
---|---|---|---|
нижнее | вертикальное | потолочное | |
3.0 | 95-125 | 85-110 | 80-100 |
4.0 | 140-170 | 120-140 | 110-130 |
5.0 | 180-210 | 150-180 | - |
Применение
Сертификаты
Свидетельство об одобрении сварочных материалов Российским Морским Регистром судоходства № 16.04612.130
Свидетельство об одобрении сварочных материалов Российским Морским Регистром судоходства № 18.50594.130
Свидетельство об одобрении сварочных материалов Российским Морским Регистром судоходства № 19.04160.130
Свидетельство об одобрении сварочных материалов Российским Морским Регистром судоходства № 19.50009.130
Свидетельство об одобрении сварочных материалов №02-11.3-10.5.1-0041
Свидетельство о признании №02958
Сертификат соответствия №РОСС RU.РО00.К00003
Сертификат соответствия №РОСС RU.AД44.H00020
Сертификат соответствия №РОСС RU.НА34.Н08649
Сертификат соответствия №РОСС RU.НА36.Н03568
