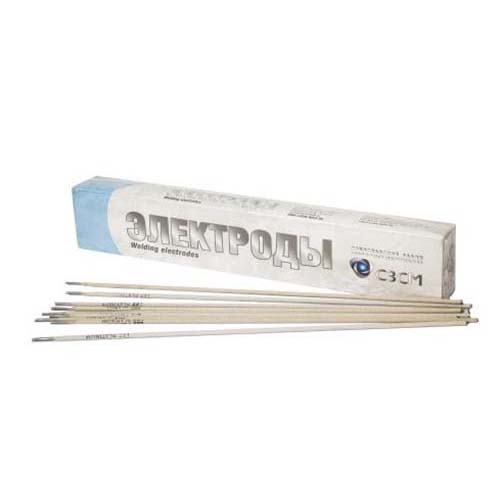

Электроды ТМЛ-1У
Электроды для сварки теплоустойчивых и легированных сталей ТМЛ-1У Тип Э-09Х1М
Возможно вам понадобятся:
Основное назначение:
Для сварки оборудования и трубопроводов из сталей марок: 12МХ,15ХМ, 20ХМЛ, 12Х2М1, 12Х1МФ, 12Х2МФБ и 12Х2МФСР, работающих при температурах до 540°С и элементов поверхностей нагрева котла из сталей марок: 12X1МФ, 12Х2М1, 12Х2МФСР, независимо от рабочей температуры. Сварка во всех пространственных положениях, кроме вертикального сверху вниз, постоянным током обратной полярности.
Особые свойства
допускают сварку в узкую разделку с общим углом скоса кромок 15 °.
Классификация
- Тип Э-09Х1М
- ISO 3580 E1 CrMo B20
- ГОСТ 9466-75
- ГОСТ 9467-75
ТУ 1272-001-50133500-2009
Положение сварки
Характеристики плавления электродов
- Коэффициент наплавки, г/Ач - 9,0
- Расход электродов на 1 кг наплавленного металла, кг - 1,6
Технологические особенности сварки
Cварку производят на короткой длине дуги по очищенным кромкам. Возможно кратковременное удлинение дуги без образования пор. Прокалка перед сваркой: 350±25 °С, 1 час.
Характеристики
Механические свойства металла шва и наплавленного металла
Временное сопротивление разрыву, МПа | Относительное удлинение, % | Температура испытаний, °С | Тип образца | Ударная вязкость, Дж/см2 |
---|---|---|---|---|
не менее | ||||
470 | 18 | 20 |
KCU |
88 |
Химический состав наплавленного металла
C | Mn | Si | Cr | Mo | S | P |
---|---|---|---|---|---|---|
не более | ||||||
0,06-0,12 | 0,5-0,9 | 0,15-0,4 | 0,80-1,2 | 0,4-0,7 | 0,025 | 0,030 |
Рекомендации по сварке (сила тока А):
Диаметр, мм | Положение шва | ||
---|---|---|---|
нижнее | вертикальное | потолочное | |
3.0 | 90-115 | 75-100 | 60-90 |
4.0 | 130-170 | 110-140 | 100-120 |
5.0 | 170-200 | 140-170 | - |
Применение
Сертификаты
Свидетельство об одобрении сварочных материалов Российским Морским Регистром судоходства № 16.04612.130
Свидетельство об одобрении сварочных материалов Российским Морским Регистром судоходства № 18.50594.130
Свидетельство об одобрении сварочных материалов Российским Морским Регистром судоходства № 19.04160.130
Свидетельство об одобрении сварочных материалов Российским Морским Регистром судоходства № 19.50009.130
Свидетельство об одобрении сварочных материалов №02-11.3-10.5.1-0041
Свидетельство о признании №02958
Сертификат соответствия №РОСС RU.РО00.К00003
Сертификат соответствия №РОСС RU.AД44.H00020
Сертификат соответствия №РОСС RU.НА34.Н08649
Сертификат соответствия №РОСС RU.НА36.Н03568
