Электроды ТМЛ-3У
Электроды для сварки теплоустойчивых и легированных сталей ТМЛ-3У Тип Э-09Х1МФ
Возможно вам понадобятся:
Плавкие электроды ТМЛ-3У предназначены для ручной дуговой электросварки конструкций из легированных теплоустойчивых металлов, эксплуатируемых при температурах до +570 °С. Их покупают для сваривания таких марок стали, как 15ХМ, 15Х1М1ФЛ, 20ХМЛ, 15Х1М1Ф, 12Х2М1, 20ХМФЛ, 12Х1МФ.
Комплектация

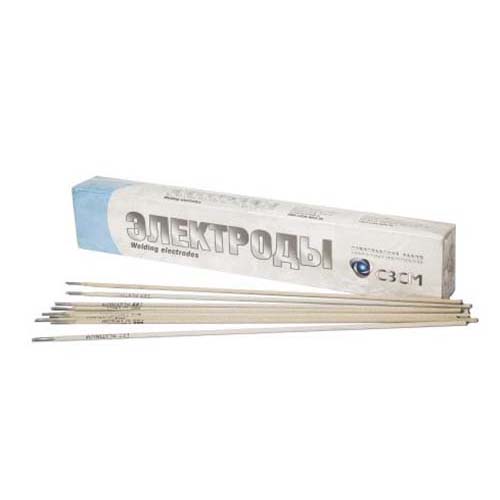

Каждый электрод марки ТМЛ-3У состоит из центрального стального стержня, выполненного из проволоки СВ-08. На его поверхность нанесена обмазка основного типа так, что один конец остается свободным для подключения клеммы держателя. Электроды ТМЛ-3У поставляются в пачках с нанесенными маркировкой и весом.
Положение сварки
Характеристики плавления:
- расход — 1,5 кг (на 1 кг наплавляемого металла);
- производительность (при диаметре стержня 4 мм) — 1,4 кг/час;
- коэффициент наплавки — 9,5 г/А*ч.
Технологические особенности сварки
Для получения качественного шва влажность обмазки не должна превышать 0,5 %. До начала работ рекомендуется прокалка электродов ТМЛ-3У в течение 1 часа при температуре до +420 °С.
Для сварки используется аппарат постоянного тока с обратной полярностью. Допускаются работы «в узкую разделку», где угол скоса менее 15°. Сварка выполняется короткой дугой по предварительно зачищенным кромкам. Возможно любое положение электрода ТМЛ-3У, кроме направления сверху вниз.
Характеристики
Механические свойства металла шва и наплавленного металла
Временное сопротивление разрыву, МПа | Предел текучести, МПа | Относительное удлинение, % | Температура испытаний, °С | Тип образца | Ударная вязкость, Дж/см2 |
---|---|---|---|---|---|
не менее | |||||
490 | 400 | 16 | 20 -20 |
KCU KCV |
78 20 |
Химический состав наплавленного металла
C | Mn | Si | Cr | V | Mo | S | P |
---|---|---|---|---|---|---|---|
не более | |||||||
0,08-0,12 | 0,5-0,9 | 0,15-0,4 | 0,80-1,25 | 0,15-0,30 | 0,4-0,7 | 0,025 | 0,030 |
Рекомендации по сварке (сила тока А):
Диаметр, мм | Положение шва | ||
---|---|---|---|
нижнее | вертикальное | потолочное | |
3.0 | 95-115 | 75-100 | 60-90 |
4.0 | 130-170 | 110-140 | 100-120 |
5.0 | 170-200 | 140-170 | - |
Применение
Сертификаты
Свидетельство об одобрении сварочных материалов Российским Морским Регистром судоходства № 16.04612.130
Свидетельство об одобрении сварочных материалов Российским Морским Регистром судоходства № 18.50594.130
Свидетельство об одобрении сварочных материалов Российским Морским Регистром судоходства № 19.04160.130
Свидетельство об одобрении сварочных материалов Российским Морским Регистром судоходства № 19.50009.130
Свидетельство об одобрении сварочных материалов №02-11.3-10.5.1-0041
Свидетельство о признании №02958
Сертификат соответствия №РОСС RU.РО00.К00003
Сертификат соответствия №РОСС RU.AД44.H00020
Сертификат соответствия №РОСС RU.НА34.Н08649
Сертификат соответствия №РОСС RU.НА36.Н03568
