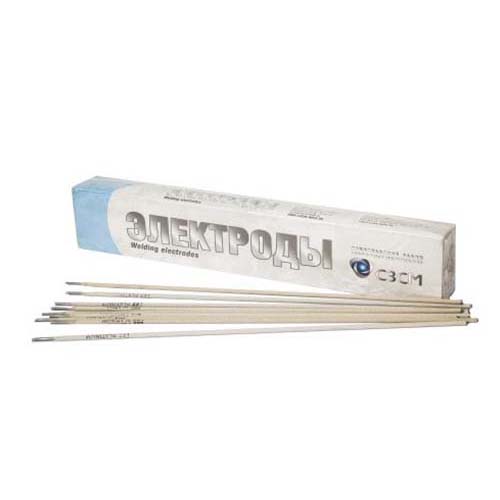

Электроды ТМУ-21У
Электроды для сварки углеродистых и низколегированных сталей ТМУ-21У Тип Э50А
Возможно вам понадобятся:
Электроды ТМУ-21У используются для сваривания низколегированных и углеродистых сталей в любых пространственных положениях (за исключением направления сверху вниз). Сварка осуществляется постоянным током обратной полярности. Изделия подходят для изготовления ответственных металлоконструкций, соединения трубопроводов и других элементов энергетического оборудования тепловых и атомных электростанций, установок переработки нефти и газа.
Электроды ТМУ-21У имеют основный тип покрытия, что позволяет минимизировать количество образуемого шлака, который препятствует быстрому и удобному свариванию. Также изделия обеспечивают легкое зажигание и высокую стабильность дуги.
Диаметр электродов ТМУ-21У составляет 3, 4 и 5 мм. Трех- и четырехмиллиметровые варианты являются наиболее универсальными. Стержни диаметром 5 мм не подходят для применения в потолочном положении. Изделия характеризуются достаточно малым разбрызгиванием металла, что положительно сказывается на расходе материала.
Классификация
- Тип Э50А;
- ISO 2560 Е 51 3 В20;
- AWS A5.1 E7015;
- ГОСТ 9466-75;
- ГОСТ 9467-75.
ТУ 1272-001-50133500-2009
Положение сварки
Характеристики плавления
Расход электродов в среднем равен 1,5 кг на 1 кг наплавленного металла. Коэффициент наплавки составляет 10 г/Ач.
Технологические особенности сварки
Сваривание выполняется на короткой дуге. Возможно кратковременное ее удлинение, не приводящее к образованию пор. Допускается сварка в узкую разделку при величине общего угла скоса кромок в пределах 15о. При хранении электроды ТМУ-21У впитывают влагу, поэтому перед эксплуатацией их следует прокалить в течение получаса при температуре 80-100 оС.
Характеристики
Механические свойства металла шва и наплавленного металла
Временное сопротивление разрыву, МПа | Предел текучести, МПа | Относительное удлинение, % | Температура испытаний, °С | Тип образца | Ударная вязкость, Дж/см2 |
---|---|---|---|---|---|
не менее | |||||
540 | 430 | 26 | 20 -20 |
KCU KCV |
160 34 |
Химический состав наплавленного металла
C | Mn | Si | S | P |
---|---|---|---|---|
не более | ||||
≤0,12 | 0,9-1,4 | 0,35-0,5 | 0,03 | 0,035 |
Рекомендации по сварке (сила тока А):
Диаметр, мм | Положение шва | ||
---|---|---|---|
нижнее | вертикальное | потолочное | |
3.0 | 90-115 | 75-100 |
60-90 |
4.0 | 130-170 | 110-140 | 100-120 |
5.0 | 170-200 | 140-170 | - |
Применение
Сертификаты
Свидетельство об одобрении сварочных материалов Российским Морским Регистром судоходства № 16.04612.130
Свидетельство об одобрении сварочных материалов Российским Морским Регистром судоходства № 18.50594.130
Свидетельство об одобрении сварочных материалов Российским Морским Регистром судоходства № 19.04160.130
Свидетельство об одобрении сварочных материалов Российским Морским Регистром судоходства № 19.50009.130
Свидетельство об одобрении сварочных материалов №02-11.3-10.5.1-0041
Свидетельство о признании №02958
Сертификат соответствия №РОСС RU.РО00.К00003
Сертификат соответствия №РОСС RU.AД44.H00020
Сертификат соответствия №РОСС RU.НА34.Н08649
Сертификат соответствия №РОСС RU.НА36.Н03568
